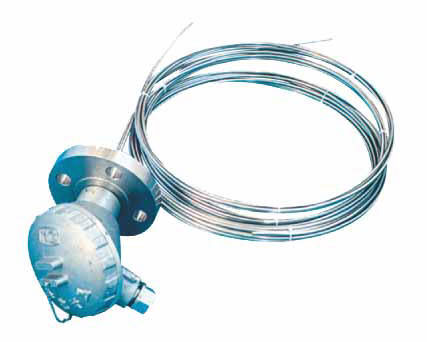

1、應用
多點熱電偶適用于生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。多點熱電偶廣泛應用于大化肥合成塔、存儲罐等裝置中。
2、主要技術參數
電氣出口： M27X2 ， NPT3/4
熱響時間： ≤ 8S
偶絲直徑： Φ 3
防護等級： IP65
3、型號及規格
型 號 |
分 度 號 |
測溫范圍℃ |
測 溫 點 數 |
保護管材料 |
WRN-230D |
K |
0-1000 |
2-12 |
GH3030 |
0-827 |
1Ci18Ni9Ni |
WRE-230D |
E |
0-1122 |
1Ci18Ni9Ni |
WRN-430D |
K |
0-1000 |
GH3030 |
0-827 |
1Ci18Ni9Ni |
WRE-430D |
E |
0-1122 |
Ci18Ni9Ni |
1) 熱電偶 I 級按協議訂貨;
2) 多點熱電偶保護管其余材質根據協議訂貨;
3) 多點熱電偶外保護管用戶應自備
4、安裝固定形式
固定螺紋
測溫點數 |
M |
D |
H |
h |
SW |
d |
2—6 |
M27x2 |
￠40 |
28 |
5 |
32 |
￠20 |
7—12 |
M33x2 |
￠48 |
33 |
5 |
36 |
￠34 |
固定法蘭
測溫點數 |
D |
D1 |
D2 |
H |
do |
d |
2—6 |
￠105 |
￠75 |
— |
5 |
32 |
￠20 |
7—12 |
￠115 |
￠85 |
— |
5 |
36 |
￠34 |
5、選型須知
1) 型號
2) 分度號
3) 精度等級
4) 熱電偶點數
5) 安裝固定形式
6) 保護管材質
7) 長度或插入深度
例：多點熱電偶， K 型， 3 點。 L 級，固定螺紋 M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, WRN-220D3I 級 L 1 =1200,L 2 =1500,L 3 =2000, 螺紋 M27x2 |
