測量原理
  SKGW52防腐導波雷達物位計是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發(fā)出高頻脈沖并沿纜繩傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化成物位信號。
SKGW52防腐導波雷達物位計參數
應  用:強腐蝕性液體
測量范圍:桿式6m/纜式20m
過程連接:PTFE法蘭
介質溫度:-40~150℃
過程壓力:-0.1~1.6Mpa
精  度:±10mm
防爆等級:Exb IIBT4  Gb
防護等級:IP67
信號輸出:4~20mA/HART(兩線/四線)

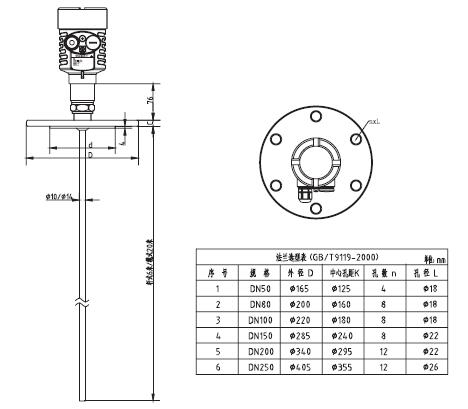

SKGW52防腐導波雷達物位計外型尺寸圖

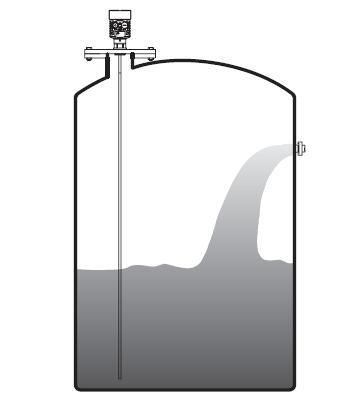

SKGW52防腐導波雷達物位計安裝圖

SKGW52防腐導波雷達物位計選型


                | 單元  |
                參數  |


                防爆  |
                P標準型(非防爆)
                  I隔爆型(Exb II BT4 Gb)  |


                傳感器/纜式探頭  |
                A 桿Φ12mm
                  B 纜Φ8mm  |


                過程連接/材料  |
                D 法蘭DN80 PN16C不銹鋼
                  E 法蘭DN100 PN16C不銹鋼
                  F 法蘭DN150 PN16C不銹鋼
                  H 法蘭DN200 PN16C不銹鋼
                  K 法蘭DN250 PN16C不銹鋼
                  Y特殊定制  |


                密封/過程溫度  |
                P 普通密封/-40…150℃  |


                電子單元  |
                3 (4~20)mA/24VDC/HART兩線制
                  4 (4~20)mA/(-24)VDC /HART四線制
                  5 (4~20)mA/(-220)VAC /HART四線制  |


                外殼/防護等級  |
                L 鋁/IP67
                  G 不銹鋼304/IP67  |


                電纜進線  |
                M M20*1.5
                  N 1/2NPT  |


                特殊定制  |
                Y 特殊定制  |

              |
